3,5 '' '640x480 Módulo TFT IPS vertical

Quais são as vantagens do módulo TFT IPS Victronix 3,5 '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' '' 'o Módulo do TFT do IPS do IPS do Victronix no Módulo do Módulo do Módulo do TFT do TFT no IPS do Módulo do TFT no Módulo do TFT no Módulo do TFT do TFT no Module no Módulo do TFT do TFT no Módulo do TFT do TFT? No início, oferece um alto brilho típico de 400 cd/m², uma taxa de contraste típica de 800: 1 e ângulos de visualização de 80 graus largos em todas as direções (3, 6, 9 e 12 horas), garantindo excelente legibilidade de várias posições. Em segundo lugar, possui uma luz de fundo uniforme de LED (80% de uniformidade típica) com uma vida útil nominal de 20.000 a 50.000 horas (para 50% de brilho inicial a 25 ° C, 20mA), garantindo que possa ser usado para clareza e horas de uso em diferentes situações de iluminação. Além disso, está em conformidade com os principais padrões IEC/GB de confiabilidade, incluindo operação/armazenamento/umidade térmica de alta/baixa temperatura, choque térmico, vibração, choque mecânico e proteção de ESD (ar de 8kV, contato ± 4kV) para operar perfeitamente através de uma faixa de temperatura prolongada (-20 ° C a +70 ° C). Além disso, integra um painel TFT-LCD, IC do driver (NV3052C), FPC e uma unidade de luz de fundo de LED branca (6 LEDs) em uma pegada compacta medindo apenas 76,74 mm (W) × 63,74mm (h) × 3,2mm (d) (excluindo FPC/Soldador). A área de exibição ativa é de 70,08 mm × 52,56mm.

Este módulo TFT Victronix de 3,5 polegadas é amplamente utilizado em painéis HMI industriais, dispositivos médicos portáteis, equipamentos de teste e medição, sistemas incorporados, terminais portáteis e qualquer aplicação que exija uma tela confiável e de alta qualidade em um fator de forma compacto.

Especificações gerais

VXT350MSGV-01 3,5 '' 640x480 O módulo TFT IPS vertical é um módulo TFT-LCD. É composto por um painel TFT-LCD, IC do driver, FPC, uma unidade de luz traseira. A área de exibição de 3,45 ¢ contém 640x (RGB) x480 pixels e pode exibir até 16,7 milhões de cores. Este produto está de acordo com o critério ambiental do ROHS.

Nota 1: A música de cor é ligeiramente alterada por temperatura e tensão de direção.

Nota 2: sem FPC e solda.

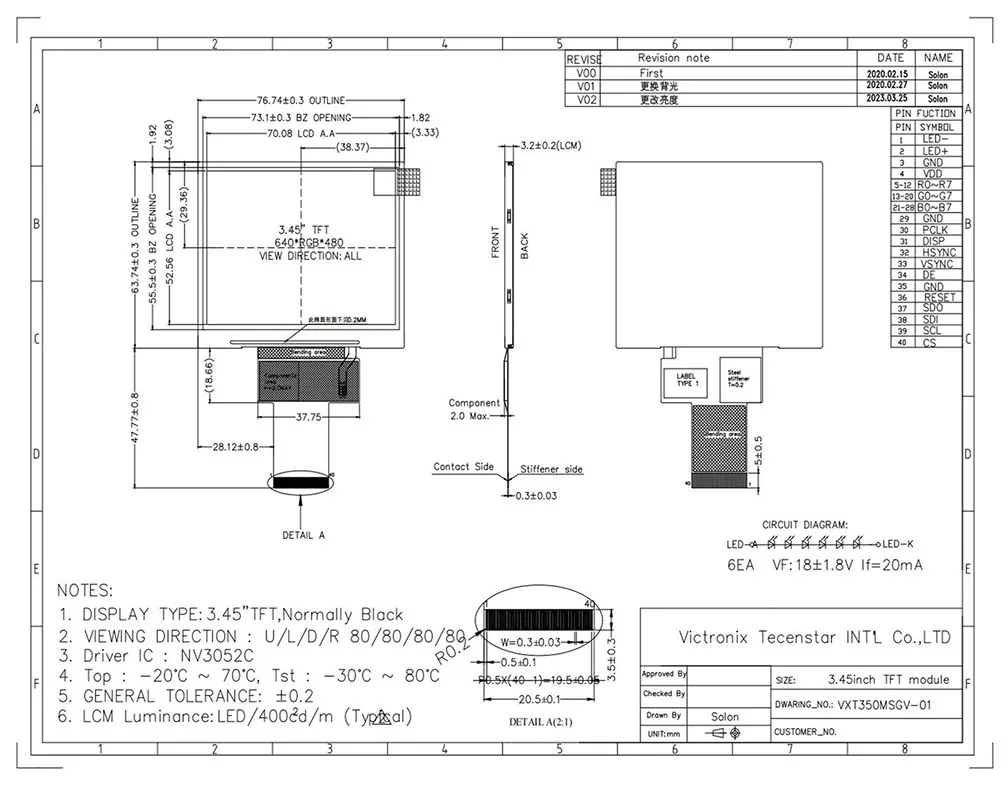

Esboço de desenho
